Jedno redni cilindrični valjkasti ležajevi NU3192M spremni su za otpremu

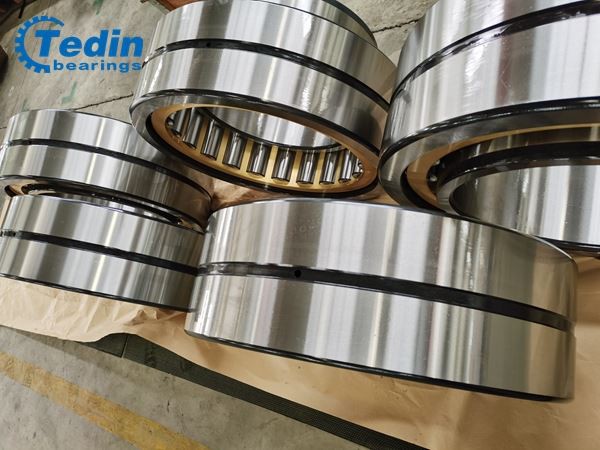

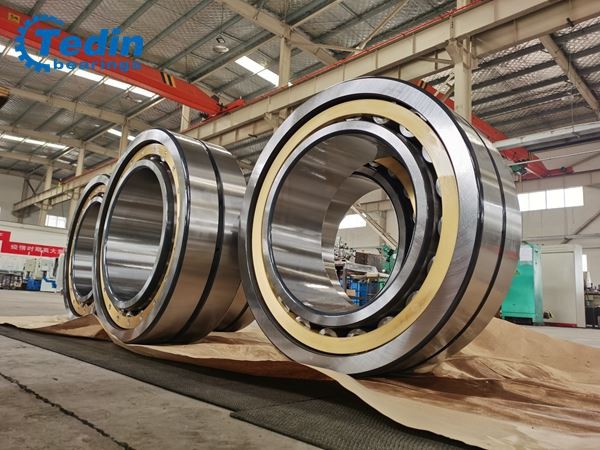

TEDIN je završio 10 kom jednosložnih cilindričnih valjkastih ležajeva NU3192M. Danas su spremni za otpremu.

NU3192M je jedno redni cilindrični valjak. Cilindrični valjci i trkaće staze su linearni kontakt. Uglavnom je potrebno radijalno opterećenje. Trenje između valjanja elementa i prstenastog rebra je malo, što je pogodno za brzu rotaciju. Prema prstenu ima rebra ili ne, može se podijeliti najedan red cilindrični valjkasti ležajevikao što su NU, NJ, NUP, N, NF idvosmjerni cilindrični valjkasti ležajevi kao što su NNU i NN. Ležaj ima separabilna struktura s unutarnjim prstenom i vanjskim prstenom.

Cilindrični valjkasti ležajevi bez rebara na unutarnjem prstenu ili vanjskom prstenu, unutarnjem prstenu i vanjskom prstenu mogu se kretati u odnosu na aksialni smjer, tako da se može koristiti kao slobodan krajnji ležaj ili plutajući ležaj. Cilindrični valjci s dvostrukim rebrima na jednoj strani unutarnjeg prstena i vanjskog prstena i jednim rebrom s druge strane prstena mogu podnijeti određeni stupanj aksijskog opterećenja u jednom smjeru. Općenito se koriste čelični kavezi ili mjedeni kavezi. Međutim, tu je i dio uporabe poliamida koji tvore kavez.

N, NU, NF, NJ, NUP strukture cilindričnih valjkastih ležajeva:

Struktura N tipa: Unutarnji prsten ima dvostruka rebra, koja se ne mogu odvojiti od valjka, a vanjska prstena nemaju rebra, koja se mogu slobodno ukloniti s obje strane;

Struktura tipa NU: vanjska prsten ima dvostruka rebra, koja se ne mogu odvojiti od valjka, a unutarnji prsten nema rebra, koja se mogu slobodno ukloniti s obje strane;

Struktura tipa NF: unutarnji prsten ima dvostruka rebra, koja se ne mogu odvojiti od valjka, a vanjska prstena imaju pojedinačna rebra, koja se mogu slobodno ukloniti samo s jedne strane;

Struktura tipa NJ: Vanjska prstena imaju dvostruka rebra, koja se ne mogu odvojiti od valjka, a unutarnji prsten ima jedno rebro, koje se može ukloniti samo s jedne strane;

Struktura tipa NUP: Vanjska prsten ima dvostruka rebra, koja su neodvojiva od valjka. Unutarnji prsten ima jedno rebro, koje se može slobodno ispustiti s jedne strane, ali na unutarnjim rebrima prstena nalazi se prsten za pozicioniranje, koji se može ukloniti.
