Uvod proizvoda

Jednoredni cilindrični valjni ležajevi obično su podvrgnuti samo radijalnoj sili. U usporedbi s istim veličina kuglični ležajevi, radijalni ležaj kapacitet povećava 1,5-3 puta, krutost je bolje, i snažno odoljeti udaru. Uglavnom se koristi za veliki motor i stroj. Glavno okno kreveta, prednje i stražnje potporno okno motora, osovina vagona vlaka, osovina dizelskog motora, mjenjač automobila i traktora itd. Trenje između kotrljajućeg tijela i prirubnice prstena je malo, pogodno za vrtnju velike brzine. Prema ležaju ima prirubnicu ili ne, može se podijeliti na jednoredne cilindrične valjne ležaje kao što su NU, NJ, NUP, N, NF itd.

Značajke

Unutarnja struktura jednorednih cilindričnih valjnih ležaja usvaja valjak koji će se usporedno rasporediti, a između valjaka se ugrađuje retainer razmaka ili izolacijski blok, što može spriječiti nagib valjaka ili trenje između valjka, te učinkovito spriječiti povećanje okretnog momenta. Osim toga, trkališta i kotrljajuće tijelo imaju geometrijske oblike. Nakon poboljšanog dizajna, kapacitet ležaja je veći. Nova struktura dizajn valjka kraj lice i valjka krajnji lice ne samo poboljšava aksialni ležaj kapaciteta ležaja, ali i poboljšava stanje podmazivanja valjka krajnji lice i kontaktno područje valjka krajnji lice i valjka krajnji lice.

Glavne vrste

NU10, 19, 2, 22, 23, 3, 4

NJ2, 22, 23, 3, 4

NUP2, 22, 23, 3, 4

N2, 3, 4

HJ10, 2, 22, 23, 3, 4

TEDIN također može dizajnirati i proizvoditi standardne i ne-standardne vrste jednostruke cilindrične valjne ležaje za različite uvjete korištenja. Možete se obratiti TEHNIČKOM CENTRU TEDIN za savjet.

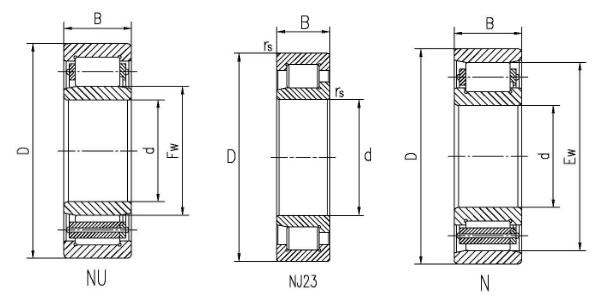

Dimenzije					Opterećenja ocjena		Brzine		Oznaka ležaja:		Težina
Mm					Kn		r/min		Oznaka ležaja:		Težina
D	D	B	rmin	r1min	Cr	Cor	Masti	Ulje	Trenutni	Bivši	Kg
120	180	28	2	1.1	130	168	3400	4000	NU 1024M	32124H	2.96
	180	28	2	1.1	130	168	3400	4000	NJ 1024	42124	3.09
	215	40	2.1	2.1	322	422	2400	3000	N 224E	2224H	6.2
	215	40	2.1	2.1	322	422	2400	3000	NU 224E	32224H	6.2
	215	40	2.1	2.1	322	422	2400	3000	NJ 224E	42224H	6.2
	240	80	3	3	477	408	2400	3200	NJ 624	42724	17.8
	260	86	3	3	632	868	1900	2400	NU 2324E	32624	23.8
	310	72	5		660	530	1900	2400	N 424	2424	29
	310	72	5	5	642	772	1900	2400	NU 424	32424	29.1
	310	72	5	5	642	772	1900	2400	NJ 424	42424	29.1
130	200	33	2	1.1	152	212	3200	3800	NU 1026	32126	3.84
	250	80	3	3	547	473	2200	3000	NJ 626	42726	18.7
	48v	58	4	4	515	410	1800	2200	N 326E	2326	17.8
130	48v	58	4	4	492	620	1800	2200	NU 326E	32326	17.9
	48v	58	4	4	492	620	1800	2200	NJ 326E	42326	18.2
	48v	93	4	4	770	1060	1800	2200	N 2326	2626	29
	48v	93	4	4	748	1060	1800	2200	NU 2326	32626	28.7
	48v	93	4	4	748	1060	1800	2200	NJ 2326	42626	29
	340	78	5	5	782	942	1500	1900	NU 426	32426	41.5
	340	78	5	5	782	942	1500	1900	NJ 426	42426	41.7
140	190	24	1.5	1.5	126	190	3200	3800	N1928	-	2
	190	24	1.5	1.5	126	190	3200	3800	NU1928	-	1.98
	210	33	1.1	2	190	270	2400	3000	NU1028	32128	3.87
	250	68	3	3	500	730	2000	2600	NU2228	32528	14.7
	250	68	3	3	438	700	2000	2600	NJ 2228	42528	17
	300	62	4	4	545	690	1800	2200	NF 328	12328	21.8
140	300	62	4	4	545	690	1800	2200	N 328	2328	21.9
	300	62	4	4	545	690	1800	2200	NU 328	32328	22.2
	300	62	4	4	545	690	1800	2200	NJ 328	42328	22.6
	300	102	4	4	825	1180	1800	2200	N 2328	2628	34.6
	300	102	4	4	825	1180	1800	2200	NU 2328E	32628	36
	360	82	5	5	845	1020	1400	1800	N428	2428	47
	360	82	5	5	845	1020	1400	1800	NU 428	32428	48
	360	82	5	5	845	1020	1400	1800	NJ 428	42428	48.8
150	210	28	2.1	2.1	135	205	2400	3200	N1930	-	2.88
	210	28	2.1	2.1	135	205	2400	3200	NU1930	-	2.96
	270	45	3	3	360	490	1900	2400	N 230	2230	11.6
	270	45	3	3	360	490	1900	2400	NU 230	32230	11.8
	270	45	3	3	360	490	1900	2400	NJ 230	42230	12
150	270	73	3	3	530	772	1900	2400	NJ 2230	42530	18.1
	320	65	4	4	595	765	1700	2000	N 330	2330	26.5
	320	65	4	4	595	765	1700	2000	NU 330	32330	26.7
	320	65	4	4	595	765	1700	2000	NJ 330	42330	26.9
	320	108	4	4	930	1340	1700	2000	NF 2330	12630	43.6
	320	108	4	4	930	1340	1700	2000	NU 2330	32630	45.7
	320	108	4	4	930	1340	1700	2000	NJ 2330	42630	45.7
160	240	38	1.5	2.1	260	390	1900	2400	NU1032	32132	5.98
	290	48	3	3	405	552	1800	2200	N 232	2232	14.3
	290	48	3	3	405	552	1800	2200	NU 232	32232	14.4
	290	48	3	3	405	552	1800	2200	NJ 232	42232	14.2
	290	80	3	3	590	898	1800	2200	NU 2232	32532	24.5
	340	68	4	4	628	825	1500	1800	N 332	2332	30.8
