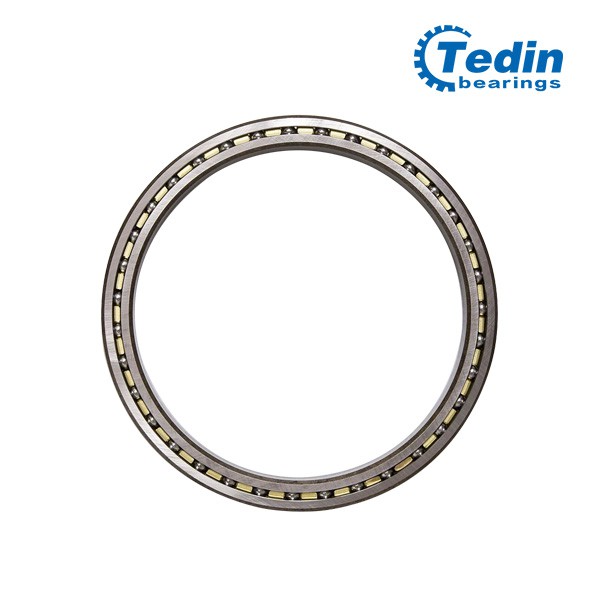

Tanki dio kugličnih ležajeva

Detalji:

1. Kuglični ležaj tankog presjeka;
2. Tip tankog ležaja;
3. KAA, KA, KB, KC, KD, KF, KG serija;
4. jednaki poprečni presjeci;
5. mala težina; Tanak ležaj;
6. tanki profili otvorenog tipa;

Pošaljite upit

Preuzimanje datoteka

Opis

Tehnički parametri

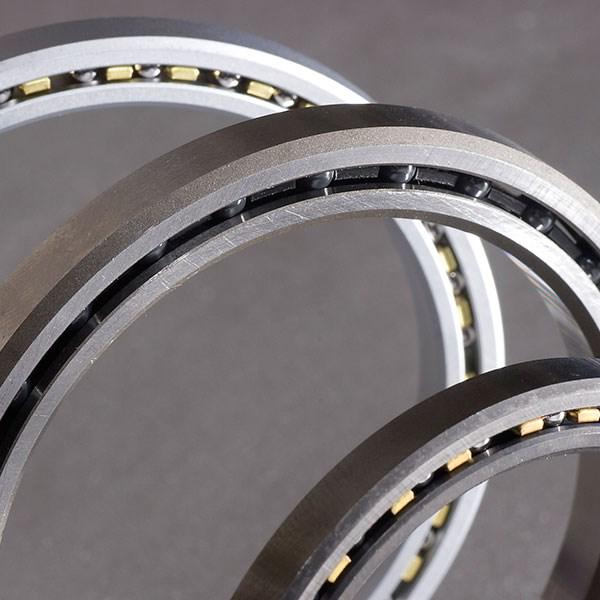

Tanki dio kugličnih ležajeva

U usporedbi sa standardnim ležajevima, ležajevi s tankim presjekom u svakoj seriji imaju fiksnu veličinu poprečnog presjeka, dok u istoj seriji veličina poprečnog presjeka ne raste s povećanjem unutarnje veličine. Stoga je ova serija ležajeva s tankim presjekom također poznata kao ležajevi s tankim presjekom jednakog dijela. Koristeći istu seriju ležajeva s tankim presjekom, dizajneri mogu standardizirati iste zajedničke dijelove.

Kuglični ležaj tankog presjeka je podijeljen na tri tipa:

1. Kuglični ležajevi s kutnim kontaktom (tip A);

2. radijalni kontaktni kuglični ležajevi (tip C);

3.Thin odjeljak četiri točke kontakt kuglični ležajevi (X tipa);

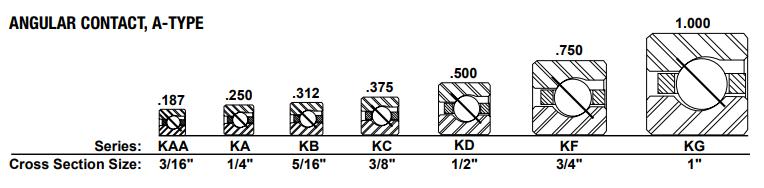

Prema različitim dimenzijama veličine presječenih presjeka, kuglični ležajevi s tankim presjekom također su podijeljeni na KAA serije, KA serije, KB serije, KC serije, KD serije, KF serije, KG serije.

Thin Section Ball Bearings.jpg

Tedin je sposoban proizvesti tanke kuglične ležajeve, koji zamjenjuju KAYDON-ove tanke ležajeve, sa sljedećim specifičnim rasponom:

Unutarnji promjer: 1.000 inča (25.4mm) -20 inča (508mm)

Vanjski promjer: 1,375 inča (34,925 mm) - 22 inča (558,8 mm)

Težina: 0,011 kg - 6,89 kg;

Materijal: GCr15, GCr15SiMn, nehrđajući čelik 9Cr18;
