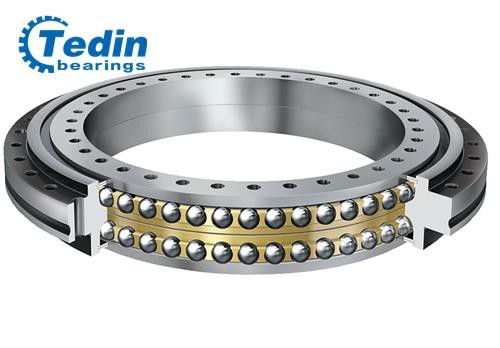

ZKLDF rotacijski ležajevi

(Brzi precizni ležajevi / aksijalni kutni kontaktni kuglični ležajevi)

Rotacijski stolični ležaj serije ZKLDF uključuje dijelove integralnog vanjskog prstena, dva unutarnja prstena, dva seta čeličnih kuglica i mesingani kavez. Kontaktni kut je 60 stupnjeva, a unutarnji dio ima rupu za pričvršćivanje. Prikladno je ugraditi ležaj kroz spojni vijak. Dvije strane ležaja gramofona ZKLDF imaju brtvene poklopce koji mogu spriječiti ulazak vanjske nečistoće i izlazak masti za podmazivanje. Ovakvi ležajevi mogu podnijeti radijalno opterećenje, dvosmjerno aksijalno opterećenje i kratku silu prevrtanja zbog dvosmjerne konstrukcije kuglične konstrukcije od 60 stupnjeva; posebni dizajn kaveza od mesinga također ga čini većom čvrstoćom i nižim odnosom trenja, što je posebno pogodno za slučaj izuzetno velike brzine, dugotrajnog rada i visokih zahtjeva za krutošću i preciznošću.

Vrste ležajeva: ZKLDF100, ZKLDF120, ZKLDF150, ZKLDF180, ZKLDF200, ZKLDF260, ZKLDF325, ZKLDF395, ZKLDF460, ZKLDF580

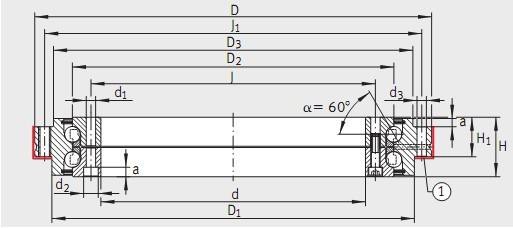

ZKLDF rotary table bearings

tip ležaja	granične dimenzije								rupe za fiksiranje
	granične dimenzije								rupe za fiksiranje
	d	D	H	H1	D1	D2	J	J1	unutarnji prsten				vanjski prsten
	jedinica：mm								d1	d2	a	količina	d3	količina
	jedinica：mm								mm			količina	mm	količina
ZKLDF100	100	185	38	25	160	136	112	170	5.6	10	5.4	16	5.6	15
ZKLDF120	120	210	40	26	184	159	135	195	7	11	6.2	22	7	21
ZKLDF150	150	240	40	26	214	188	165	225	7	11	6.2	34	7	33
ZKLDF200	200	300	45	30	274	243	215	285	7	11	6.2	46	7	45
ZKLDF260	260	385	55	36.5	345	313	280	365	9.3	15	8.2	34	9.3	33
ZKLDF325	325	450	60	40	415	380	342	430	9.3	15	8.2	34	9.3	33
ZKLDF395	395	525	65	42.5	486	450	415	505	9.3	15	8.2	46	9.3	45
ZKLDF460	460	600	70	46	560	520	482	580	9.3	15	8.2	46	9.3	45

tip ležaja	Broj učvrsnih vijaka	Otvor za izvlačni navoj		1）Broj parcela X kut parcela	Moment pritezanja vijaka	Osnovno opterećenje		Ograničavanje brzine	3）Imajući moment trenja	težina
						aksijalni
						dinamičko opterećenje	statičko opterećenje
					MA2)	Ｃａ	Coa	mast
		G	količina	količina ×t	Ｎｍ	KN		o / min	Nm	Kg
ZKLDF100	2	M5	3	18×20°	8.5	71	265	2800	1.6	4.5
ZKLDF120	2	M8	3	24×15°	14	76	315	2400	2	6
ZKLDF150	2	M8	3	36×10°	14	81	380	2000	3	7.5
ZKLDF200	2	M8	3	48×7.5°	14	112	610	1600	4.5	11
ZKLDF260	2	M12	3	36×10°	34	162	920	1200	7.5	22
ZKLDF325	2	M12	3	36×10°	34	172	1110	1000	11	28
ZKLDF395	2	M12	3	48×7.5°	34	241	1580	800	16	39
ZKLDF460	2	M12	3	48×7.5°	34	255	1860	700	21	50
