Prekriženi konusni valjci Uvod
| Rješenja visoke rigidnosti i preciznosti

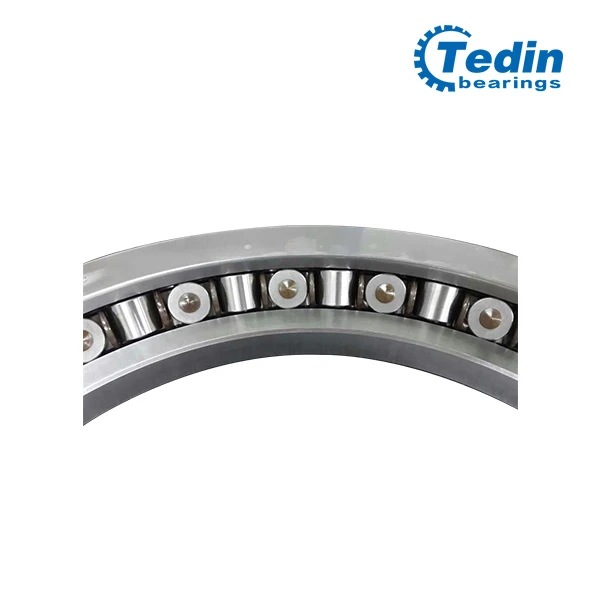

Prekriženi konusni valjkasti ležajevi preciznost su - Projektirani ležajevi dizajnirani za podrškuradijalna, aksijalna i momentalna opterećenja istovremenounutar kompaktne strukture. Njihov jedinstveni prekriženi raspored valjka osiguravaLinijski kontakt između valjka i trkačkih staza, pružanje vrhunske krutosti, kapaciteta opterećenja i točnosti pozicioniranja u usporedbi s konvencionalnim rješenjima ležaja. Ove značajke čine ih izvrsnim izborom za industrije koje zahtijevajuVisoka preciznost, kompaktni dizajn i pouzdano dugo -.
Ključne značajke i prednosti
Visoko opterećenje - kapacitet ležaja
Konusni valjci u prekriženom poravnanju omogućuju da ležaj nosi teška opterećenja iz više smjerova odjednom.
Superiorna krutost i točnost
Minimalna elastična deformacija pod stresom osigurava visoku točnost pozicioniranja, idealnu za rotacijske stolove i precizne vretene.
Kompaktni i prostor - Spremanje dizajna
Jedan prekriženi konusni valjak može zamijeniti više standardnih ležajeva, smanjujući instalacijski prostor i težinu.
Stabilna i glatka rotacija
Optimizirana geometrija valjka minimizira trenje i vibracije, podržavajući gladak i tihi rad.
Prilagodljive opcije
Dostupno s različitim razinama unaprijed, kaveznim materijalima (čelik, mesinga ili inženjerska plastika) i posebnim površinskim tretmanima za teška okruženja.
Tipične primjene
Prekriženi konusni valjci široko se primjenjuju u industrijama gdjekrutost, preciznost i kompaktnostsu kritični:
Strojni alati- CNC rotacijske tablice, indeksne jedinice i mljevenje vretena
Robotika i automatizacija- Robot zglobovi, pokretači i sustavi za precizno pozicioniranje
Zrakoplovstvo i obrana- Radarske antene, satelitski sustavi i platforme za oružje
Medicinski i optički uređaji- Kirurški roboti, strojevi za dijagnostičku sliku i instrumenti optičkog poravnanja
Energija i teški strojevi- sustavi zijevanja i nagiba vjetroagregata, mornarička navigacija i građevinska oprema
Katalog proizvoda
| Dimenzije (mm) | Kôd tipa ležaja | ||||||
| d | D | B | r | Timken | SKF | Nachi | Urb |
| 150 | 230 | 30 | 1 | - | BFKB353243/HA4 | - | - |
| 160 | 240 | 30 | 1.1 | - | BFKB353240/HA4 | - | - |
| 200 | 280 | 30 | 1.5 | - | - | 200xrn28 | - |
| 203.2 | 279 | 31.75 | 1.5 | XR496051 | 616093A | - | - |
| 203.2 | 279 | 31.75 | 1.5 | XR496052 | - | - | - |
| 240 | 300 | 30 | 1 | - | BFKB353203/HA4 | - | - |
| 250 | 310 | 25 | 1 | - | BFKB353212/HA4 | - | - |
| 250 | 350 | 40 | 1.3 | - | BFKB353215/HA4 | 250xrn35 | - |
| 300 | 400 | 36.492 | 1.5 | JXR637050 | - | - | - |
| 300 | 400 | 37 | 1.5 | XR637050 | 616094A | 300xrn50 | - |
| 300 | 480 | 60 | 1.5 | JXR678054 | - | - | - |
| 310 | 425 | 45 | 2.5 | JXR652050 | BFKB634097 | - | - |
| 330 | 457 | 63.5 | 3.3 | XR678052 | 615661A | - | - |
| 350 | 470 | 50 | 3.3 | - | BFKB353216/HA4 | 350xrn47 | - |
| 370 | 495 | 50 | 3.3 | JXR699050 | - | - | - |
| 400 | 480 | 40 | 1.1 | - | BFKB353224/HA4 | - | - |
| 400 | 550 | 60 | 2.5 | - | BFKB353219/HA4 | 400xrn55 | - |
| 432.03 | 571.5 | 38.1 | 3.3 | XR736052 | - | - | - |
| 457.2 | 609.6 | 63.5 | 3.3 | XR766051 | 615894A | 0457XRN060 | XD.10.0457P5 |
| 424.95 | 614.924 | 65 | - | XR766052 | - | - | - |
| 580 | 760 | 80 | 3.3 | XR820060 | 615662A | 580xrn76 | XD.10.0580p5 |
| 580 | 760 | 80 | 6.4 | XR820061 | - | - | - |
| 600 | 830 | 80 | 6.4 | XR836050 | - | 600xrn83 | - |
| 685.8 | 914.4 | 79.375 | 6.4 | XRA844050 | - | - | - |
| 685.8 | 914.4 | 79.375 | 3.3 | XR855053 | 615659A | 0685XRN091 | XD.10.0686p5 |
| 685.8 | 914.4 | 79.375 | - | XR855056 | - | - | - |
| 901.7 | 1117.6 | 82.555 | 3.3 | XR882054 | - | - | - |
| 901.7 | 1117.6 | 82.555 | 3.3 | XR882055 | 615895A | 0901XRN112 | XD.10.0902p5 |
| 939.8 | 1117.6 | 82.55 | 3.3 | XR882058 | - | - | - |
| 950 | 1170 | 85 | 3 | - | BFKB353251/HA4 | - | - |
| 1028.7 | 1327.15 | 114.3 | 3.3 | XR889058 | BFKB353282/HA4 | 1028xrn132 | XD.10.1029p5 |
| 1028.7 | 1327.15 | 95.25 | 3.3 | XR889059 | - | - | - |
| 1028.7 | 1327.15 | 114.3 | 3.3 | XR889060 | - | - | - |
| 1270 | 1524 | 95.25 | 1.8 | - | 615897A | - | - |
| 1549.4 | 1828.8 | 101.6 | 3.3 | XR897051 | 615898A | - | XD.10.1549P5 |
| 1879.6 | 2197.1 | 101.6 | 5.4 | XR903054 | 615899A | - | XD.10.1880p5 |
| 2463.8 | 2819.4 | 114.3 | 5.4 | - | 634078A | - | - |
Zašto odabrati naše prekrižene konusne valjke?
Napredna proizvodnja- Precizno mljevenje, optimizirana geometrija valjka i stroga kontrola kvalitete.
Trajnost i pouzdanost- Život dugog radnog vremena čak i pod teškim kombiniranim opterećenjima.
Prilagođeni inženjering- Prilagođeni dizajni za određene aplikacije, uključujući velike - promjer ili kompaktne verzije.
Globalna sposobnost opskrbe- Povjerenje industrija širom svijeta radi dosljednosti i performansi.
FAQ - prekriženi konusni valjci
01. Koji su prekriženi konusni valjci?
02. Koja je razlika između prekriženih konusnih valjka i prekriženih valjka?
03.Zašto su prekriženi konusni valjci idealni za CNC rotacijske stolove?
U rotacijskim tablicama CNC -a preciznost i stabilnost su kritični. Prekriženi konusni valjci pružaju:
Visoka krutostza točno pozicioniranje.
Kompaktni dizajnTo štedi instalacijski prostor.
Visoka - sposobnost brzinesa stabilnim performansama.
Izvrsna otpornost na naginjanje trenutaka, bitno za teške obrade zadataka.
To ih čini preferiranim rješenjem za visoke - precizne alatne alate.
04. Kane prekriženi konusni valjci rade velikom brzinom?
05. Koji su materijali dostupni za prekrižene konusne valjke?
Ovisno o primjeni, prekriženi konusni valjci mogu se proizvesti iz:
- Kromirani čelikZa opće visoke - učitavanje aplikacija.
- Nehrđajući čelikza medicinske uređaje, preradu hrane i korozivno okruženje.
- Hibridni keramički valjciZa ultra - visoku - brzinu ili nisku - aplikacije za podmazivanje.
Posebni površinski tretmani kao što su crni oksid ili nikl za oblaganje također su dostupni za anti - otpornost na hrđa i habanje.
06. može li se prilagoditi prekriženi konusni valjci?
Da. Proizvođači mogu dizajnirati prilagođene prekrižene konusne valjke za velike - rotacijske tablice promjera, kompaktne jedinice za indeksiranje ili posebne uvjete okoliša. Opcije uključuju prilagođeno prednaprezanje, sustave brtvljenja, metode podmazivanja i odabir materijala kako bi se ispunili određeni zahtjevi kupaca.
